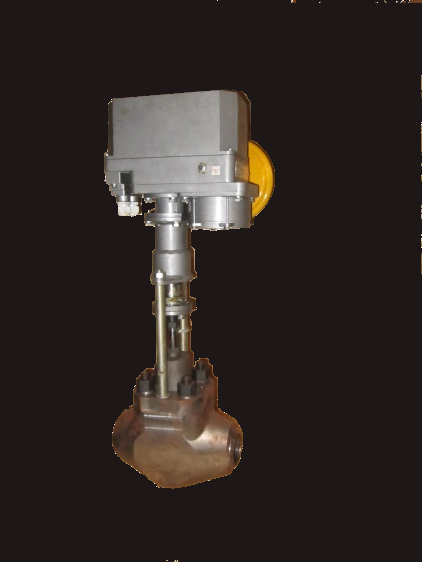

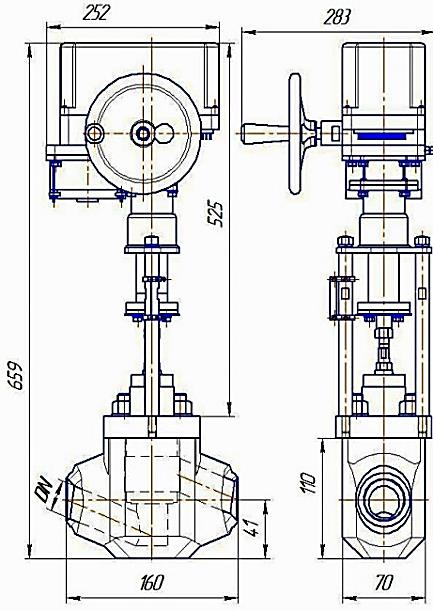

Клапан регулирующий ЭИ 43.20КЭ
|
Проход условный (размер номинальный) DN |
20 |
|
|
Рабочая среда |
вода |
|
|
Рабочее давление Рр, МПа |
24,5 |
37,3 |
|
Рабочая температура Тр, °С |
280 |
|
|
Перепад давления (max), МПа |
полный |
|
|
Максимальное тяговое усилие на штоке, Н |
4 000 |
|
|
Привод |
МЭП 6300/40-40У-14К |
МЭП 10000/40-40У-14К |
|
Мощность, КВт |
0,102 |
|
|
Материалы: |
|
|
|
– корпус |
сталь 20 |
|
|
– клетка, плунжер, шток |
высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрациией |
|
|
Уплотнения |
ТРГ |
|
|
Исполнение корпусов |
проходное |
|
|
Ход поршня, мм |
40 | |
|
Время полного открытия/закрытия, сек |
40 |
|
|
Максимальная площадь проходного сечения Fmax, см2 *** |
2 |
|
|
Максимальная пропускная способность Kv100, , т/ч *** |
2,9 | |
|
Масса, кг |
27 | |
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применение: регулирующие органы в линиях впрыска охлаждающей воды котельных агрегатов ТЭС, ТЭЦ и других теплосиловых установок.
Особенности конструкции: сменные элементы проточной части, защита корпуса и выходного патрубка от размывания, не подвержен заклиниванию при попадании мех.
частиц (грата), электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части («клетка-плунжер»,
уплотнительные элементы),
Расчётный срок эксплуатации - не менее 200 тыс. часов.
Параметры трубопроводов
|
DТр х S, мм |
|
32 х 6 |
|
32 х 8 |
