Клапан регулирующий ЭИ 43.20М2Э

Проход условный (размер номинальный) DN	20
Рабочая среда	вода
Рабочее давление Рр, МПа	16,0 - 37,3
Рабочая температура Тр, °С	280
Коэффициент расхода клапана	~0,62
Крутящий момент Мкр, Н·м	100…200
Материалы:
– корпус	сталь 20
– седло, затвор	12Х18Н10Т+наплавка, титановый сплав
- шпиндель	14Х17Н2
Уплотнения	ТРГ

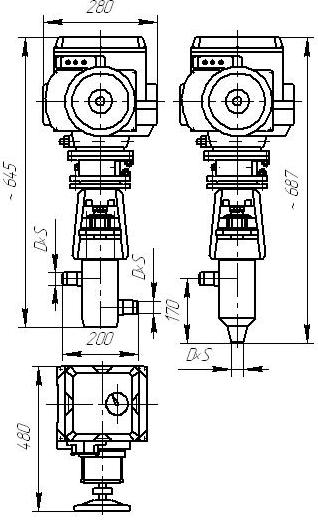

Исполнение корпусов:	- проходное - угловое
Угол поворота шпинделя, град	90
Привод	МЭО и др.

Назначение: регулирование расхода жидкой среды

Применение: управляемые регулирующие органы на линиях впрыска охлаждающей воды котельных агрегатов (взамен клапанов ЧЗЭМ типа: 614, 868, 870 и т. п.)

Особенности конструкции: сменные элементы проточной части, защита корпуса и выходного патрубка от размывания, не подвержен заклиниванию при попадании мех. частиц (грата), байонетное соединение «бугель – корпус»), электропривод типа МЭО. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части («седло-затвор», сальник), Общий срок эксплуатации - не менее 200 тыс. часов.

Срок непрерывной эксплуатации до замены: – сальников 2 – 4 лет;

– седло—затвор 2 – 4 лет.

Расходные характеристика клапана – расчетная величина, определяемая в каждом конкретном случае, в зависимости от параметров рабочей среды (давление, температура), функции изменения перепада давления на клапан и т.п.
