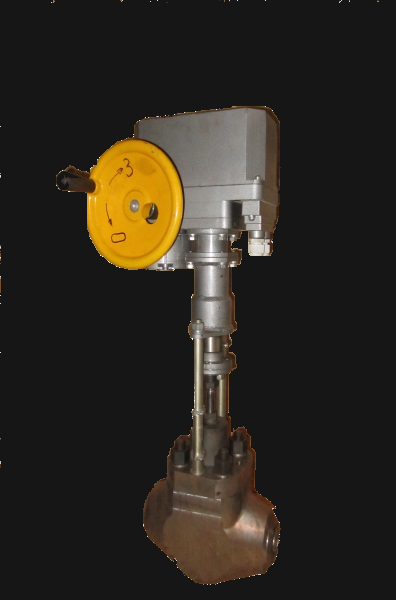

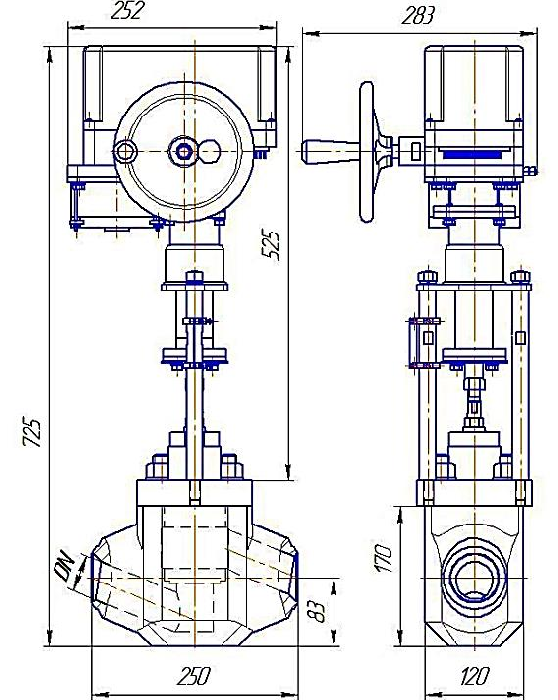

Клапан регулирующий ЭИ 45.65КЭ
|
Проход условный (размер номинальный) DN |
65 |
|
|
Рабочая среда |
вода |
|
|
Рабочее давление Рр, МПа |
24,5 |
37,3 |
|
Рабочая температура Тр, °С |
250 |
280 |
|
Перепад давления (max), МПа |
полный |
|
|
Максимальное тяговое усилие на штоке, Н |
7455 |
12072 |
|
Привод |
МЭП 1000/40-40У-14К |
МЭП 20000/40-40У-14К |
|
Мощность, КВт |
0,1 |
|
|
Материалы: |
|
|
|
– корпус |
сталь 20 |
|
|
– клетка, плунжер, шток |
высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрациией |
|
|
Уплотнения |
ТРГ |
|
|
Исполнение корпусов |
проходное |
|
|
Ход поршня, мм |
40 |
|
|
Время полного открытия/закрытия, сек |
40 |
|
|
Максимальная площадь проходного сечения Fmax, см2 *** |
8 |
|
|
Максимальная пропускная способность Kv100, , т/ч *** |
25 | |
|
Масса, кг |
31,2 | 29,7 |
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применение: регулирующие органы в линиях впрыска охлаждающей воды котельных агрегатов ТЭС, ТЭЦ и других теплосиловых установок.
Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
Параметры трубопроводов
|
DТр х S, мм |
|
57 х 3,5 … 13 |
|
60 х 6…11 |
|
76 х 7,5 … 13 |
