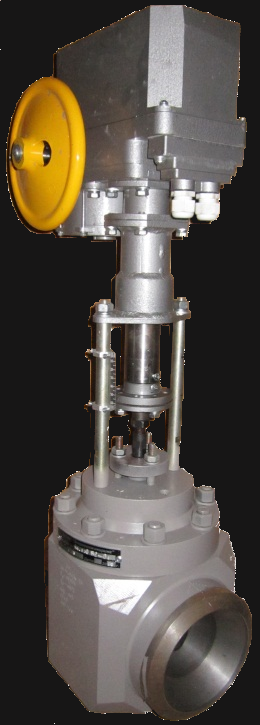

Клапаны регулирующие серии ЭИ 44(100,150)КЭ
|
Проход условный (размер номинальный) DN |
100 |
150 |
|
Рабочая среда |
вода, пар |
|
|
Рабочее давление Рр, МПа |
2,5 / 4,0 / 10 / |
|
|
Рабочая температура Тр, °С |
350 |
|
|
Перепад давления (max), МПа |
2,5 / 4,0 / 10 |
|
|
Максимальное тяговое усилие на штоке, Н |
4820 |
5580 |
|
Привод |
МЭП 6300/40-40 У-14 / МЭП 10000/40-40У-14К |
|
|
Мощность, КВт |
0,1 |
|
|
Материалы: |
|
|
|
– корпус |
сталь 20, ХМФ |
|
|
– клетка, плунжер, шток |
высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрациией |
|
|
Уплотнения |
ТРГ |
|
|
Исполнение корпусов |
угловое |
|
|
Ход поршня, мм |
40 |
|
|
Время полного открытия/закрытия, сек |
40 |
|
|
Максимальная площадь проходного сечения Fmax, см2 *** |
63,8 |
68,0 |
|
Максимальная пропускная способность Kv100, , т/ч *** |
158 | 180 |
|
Масса, кг |
45,4 | 52,3 |
*** - согласно ТЗ Заказчика
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применение: регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых агрегатов.
Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером, защитную сетку на клетке от попадания мех. частиц. Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
Клапаны эксплуатируются на энергоблоках 200 МВт следующих ТЭС: Кураховской.
|

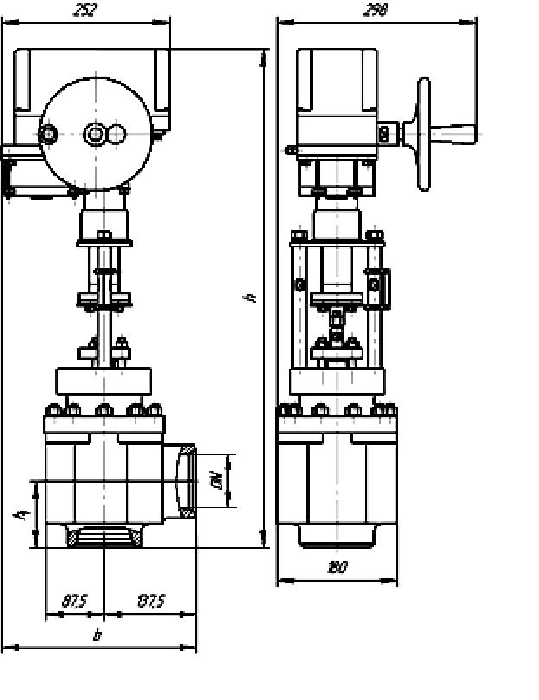

DN |
h |
h1 |
b |
|
100 |
744 |
98 |
291.5 |
|
150 |
758 |
105.5 |
250 |
