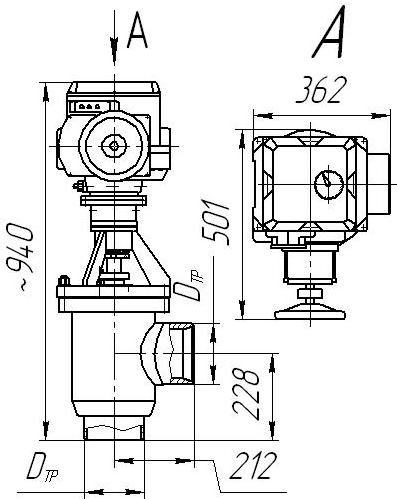

Клапан регулирующий ЭИ 44.150АЭ

Проход условный (размер номинальный) DN

150

Рабочая среда

вода

Рабочее давление Рр, МПа

10

Рабочая температура Тр, °С

 350
Перепад давления (max) МПа 6
Крутящий момент Мкр, Н∙м

<170


Материалы:



– корпус

сталь 20

– седло, затвор

12Х18Н10Т+напл.; титан. сплав

- шток

 14Х17Н2

Уплотнения

ТРГ

Исполнение корпусов:

- угловое

Угол поворота шпинделя, град

90

Привод

 МЭО и др.
Масса, кг

Назначение: регулирование расхода жидкой среды

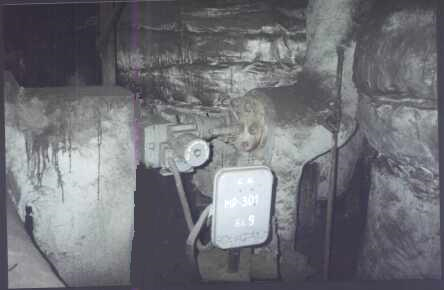

Применение: управляемые регулирующие органы на линиях системы регенерации энергоблоков (ПВД, ПНД, ПСВ, ДЭ и т. п.) (взамен клапанов ТКЗ, ВКЗ, СЗЭМ)

Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата), имеет устройство предотвращения гидроударов, кавитации и вибрации за клапаном. Привод – встроенный или отдельностоящий. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло – золотник, сальник). Общий срок эксплуатации – не менее 200 тыс. часов.

Срок непрерывной эксплуатации до замены:          – сальников 3 – 5 лет;

      – седла – золотника 3 – 5лет.
