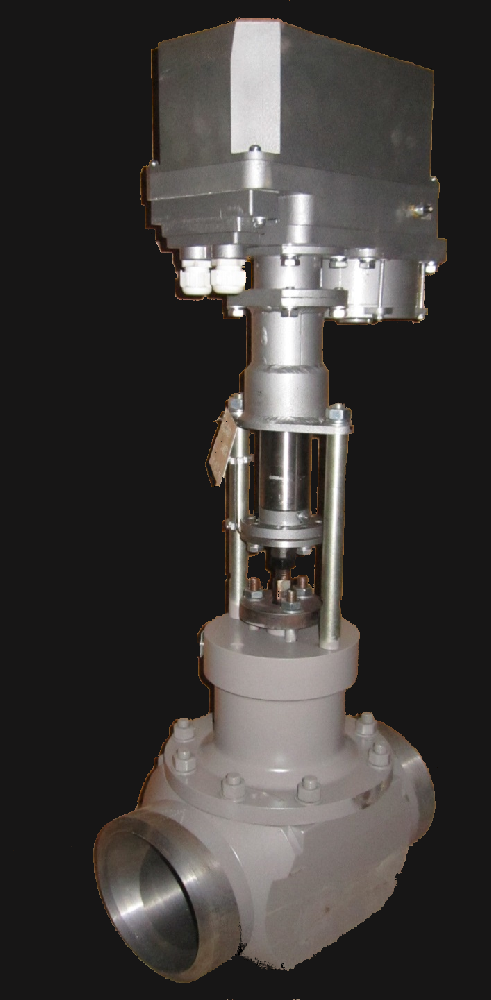

Клапаны регулирующие серии ЭИ 56(65, 80) КЭ

Проход условный (размер номинальный) DN	65		80
Рабочая среда	вода, пар
Рабочее давление Рр, МПа	6,3 / 10 / 13,7		6,3 / 10
Рабочая температура Тр, °С	350 (560)
Перепад давления (max), МПа	полный
Максимальное тяговое усилие на штоке, Н	5107		4600
Привод	МЭП
Материалы:
– корпус	сталь 20, ХМФ
– клетка, плунжер, шток	высоколегированные стали и сплавы с применением термообработки, карбонитрацией
Уплотнения	ТРГ
Исполнение корпусов	- проходное
Ход поршня, мм	40
Время полного открытия/закрытия, сек	40
Максимальная площадь проходного сечения F_max, см² ***	9,5		9,5
Максимальная пропускная способность K_v_100, , т/ч ***	106		192
Масса, кг	32,5	40,5	34,5

*** - согласно ТЗ Заказчика

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.

Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером, защитную сетку на клетке от попадания мех. частиц. Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.

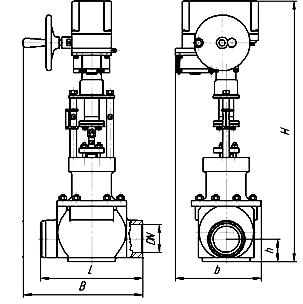

DN	B	b	L	H	h
65	363	260	310	793	69
80	386	274	356	839,5	106
