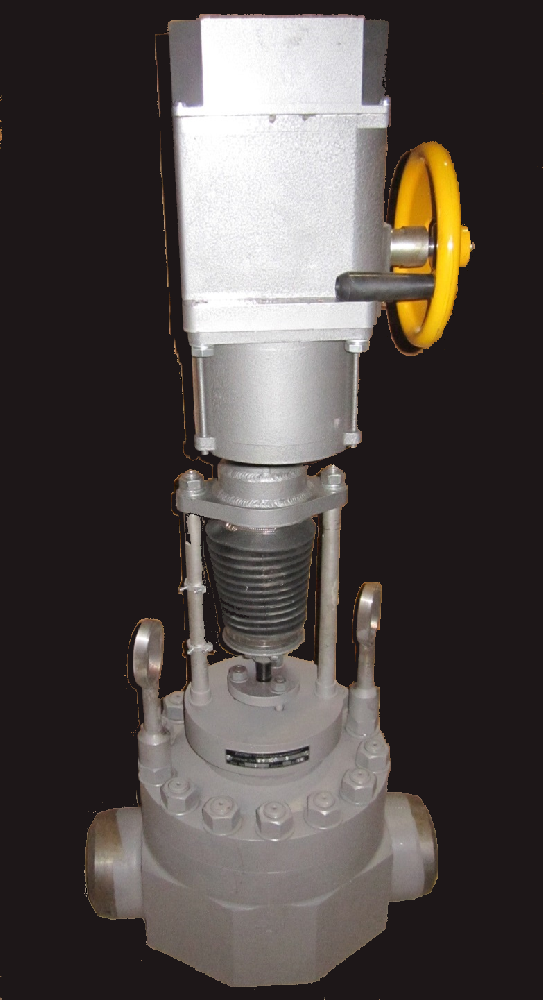

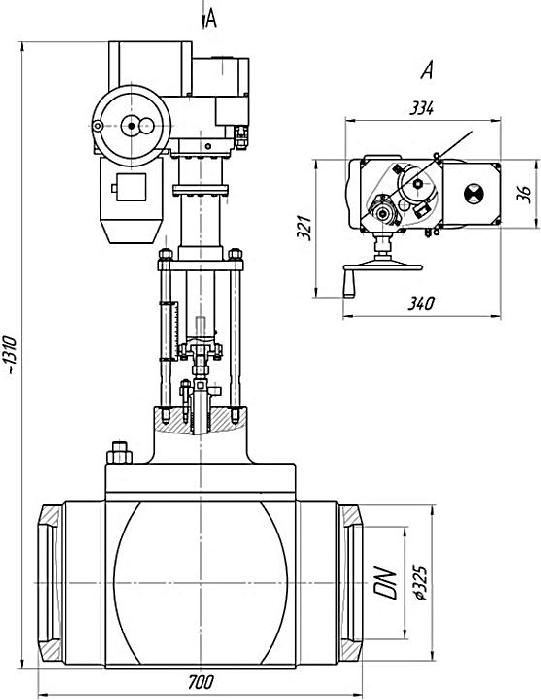

Клапан регулирующий питательный (РПК) ЭИ 10.250КЭ-02

Проход условный (размер номинальный) DN	250
Рабочая среда	питательная вода
Рабочее давление Рр, МПа	37,3
Рабочая температура Тр, °С	280
Перепад давления (max), МПа	полный
Максимальное тяговое усилие на штоке, Н	53 000
Привод	МЭП 63000/25-100-14
Мощность, КВт	1,9
Материалы:
– корпус	сталь 20,
– клетка, плунжер, шпиндель	высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией
Уплотнения	ТРГ
Исполнение корпусов	проходное
Ход поршня, мм	100
Время полного открытия/закрытия, сек	25
Максимальная площадь проходного сечения F_max, см² ***	72
Максимальная пропускная способность K_v_100, , т/ч ***	217
Масса, кг	670

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.

Применяемость: регулирующие органы в линиях питательной воды (РПК) котлов энергоблоков ТЭС, ТЭЦ.

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником), три ступени снижения давления. Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
