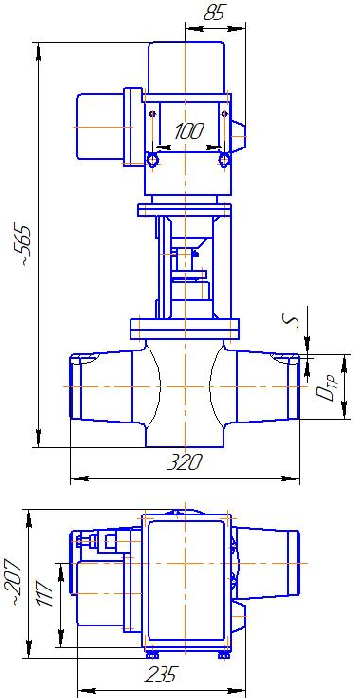

Клапан регулирующий ЭИ 56.80Э
|
Проход условный (размер номинальный) DN |
80 |
|
Рабочая среда |
вода |
|
Рабочее давление Рр, МПа |
6,3 |
|
Рабочая температура Тр, °С |
350 |
| Полный ход, град | 90 |
|
Время полного хода, с |
25 |
|
Материалы: |
|
|
– корпус |
сталь 20 |
|
– седло, золотник |
12Х18Н10Т+напл.; титан. сплав |
|
- шпиндель |
14Х17Н2 |
|
Уплотнения |
ТРГ |
|
Исполнение корпусов: |
- проходное |
|
Привод |
МЭО |
| Масса, кг |
|
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках. Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок. |
|
Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата), имеет устройство предотвращения гидроударов, кавитации и вибрации за клапаном. Привод – встроенный или отдельностоящий. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло – золотник, сальник). Общий срок эксплуатации – не менее 200 тыс. часов. Срок непрерывной эксплуатации до замены: – сальников 3 – 5 лет; – седла – золотника 3 – 5лет. |
