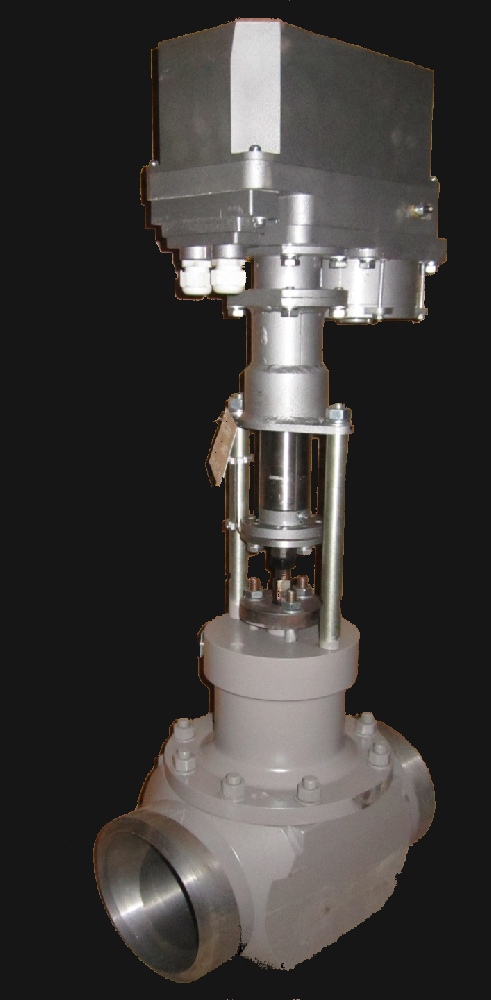

Клапаны регулирующие серии ЭИ 56.(100, 150, 200)КЭ

Проход условный (размер номинальный) DN

100

 150    200

Рабочая среда

 вода, пар

Рабочее давление Рр, МПа

   4,0 / 10,0

 2,5 / 4,0

Рабочая температура Тр, °С

350 (560)

Перепад давления (max), МПа

 полный

Максимальное тяговое усилие на штоке, Н

5107

 4600

Привод

МЭП 6300-40/40
Мощность, КВт 0,1

Материалы:



– корпус

сталь 20, ХМФ

– клетка, плунжер, шток

высоколегированные марки сталей и сплавов с применением термообработки, карбонитрацией

Уплотнения

ТРГ

Исполнение корпусов

- проходное

Ход поршня, мм

40

Время полного открытия/закрытия, сек

40

Максимальная площадь проходного сечения

Fmax, см2 ***

63,8

 66,6 68,0

Максимальная пропускная способность

Kv100, , т/ч ***

 176 192 205

Масса, кг

 62,5 90,3 102,5



*** - согласно ТЗ Заказчика

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок.

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером, защитную сетку на клетке от попадания мех. частиц. Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора  («клетка – плунжер», уплотнительные элементы).  Расчётный срок эксплуатации – 200 тыс. часов.

Клапаны эксплуатируются на энергоблоках следующих ТЭС, Кураховской

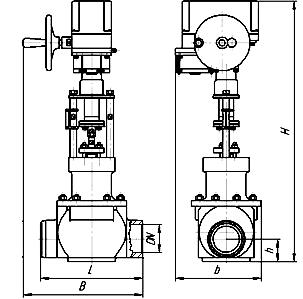

DN

B

b

L

H

h

100

363

260

310

793

69

150

386

274

356

839,5

106

200

838,5

119,5
