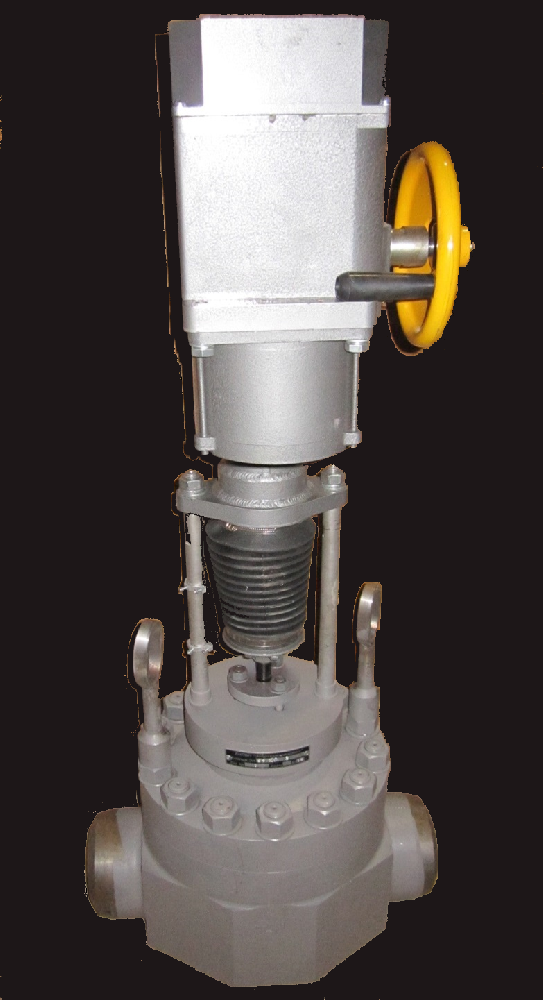

Клапан регулирующий ЭИ 93.100КЭ

Проход условный (размер номинальный) DN	100
Рабочая среда	пар
Рабочее давление Рр, МПа	13,7
Рабочая температура Тр, °С	560
Перепад давления (max), МПа	полный
Максимальное тяговое усилие на штоке, Н	20000
Привод	МЭП 25000/80-80У-14
Мощность, КВт	0,74
Материалы:
– корпус	сталь 12Х1МФ, 15Х1МФ
– клетка, плунжер, шток	высоколегированные марки сталей и сплавов с применением термообработки, карбонитрациией
Уплотнения	ТРГ
Исполнение корпусов	проходное
Ход поршня, мм	45
Время полного открытия/закрытия, сек	45
Максимальная площадь проходного сечения F_max, см² ***	34
Максимальная пропускная способность K_v_100, , т/ч ***	100
Масса, кг	210

*** - согласно ТЗ Заказчика

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках, в частности -"байпасов" ГПЗ (главных паровых задвижек).

Применение: регулирующие клапаны в составе "байпасов" ГПЗ (главных паровых задвижек), РУ энергоблоков ТЭС и др. тепловых установок.

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
