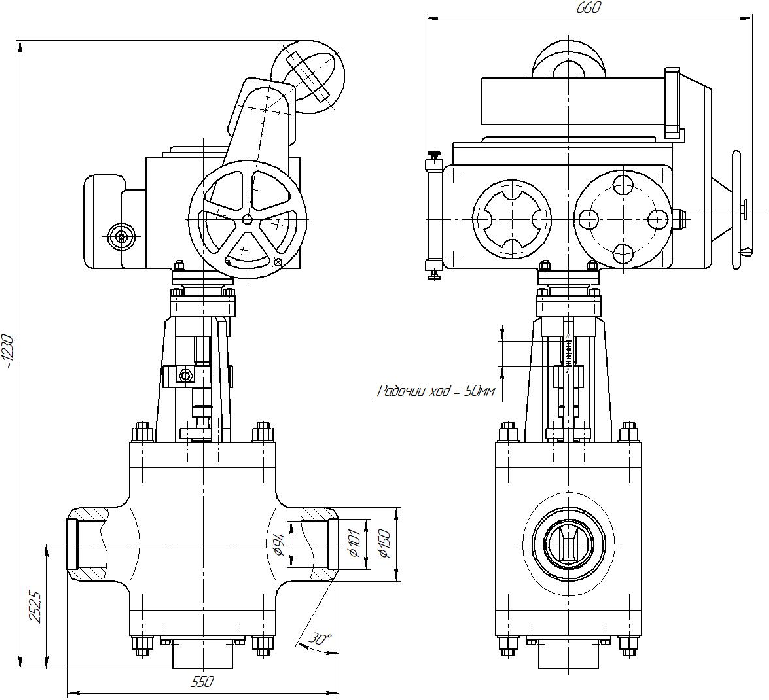

Клапан регулирующий ЭИ 93.100Э

Проход условный (размер номинальный) DN	100
Рабочая среда	Водяной пар
Рабочее давление, МПа	13,7
Температура рабочей среды, °С	560
Диапазон регулирования, град	0...90
Пределы регулирования, %	6...100
Максимальный перепад давления, МПа	13
Привод	Н-Б 1-21
Рабочий ход, мм	50
Присоединяемый трубопровод, мм	Ø133х16
Масса, кг	274

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках, в частности -"байпасов" ГПЗ (главных паровых задвижек).

Применение: регулирующие клапаны в составе "байпасов" ГПЗ (главных паровых задвижек), РУ энергоблоков ТЭС и др. тепловых установок.

Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата), имеет устройство предотвращения гидроударов, кавитации и вибрации за клапаном. Привод – встроенный или отдельностоящий. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло – золотник, сальник). Общий срок эксплуатации – не менее 200 тыс. часов.

Срок непрерывной эксплуатации до замены: – сальников 3 – 5 лет;

– седла – золотника 3 – 5лет.
