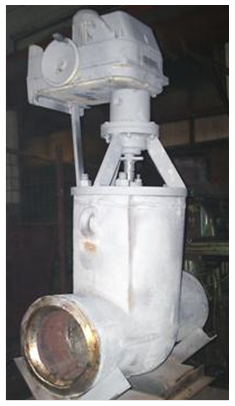

Клапан регулирующий питательный (РПК) ЭИ 10.250ГЭ

Проход условный (размер номинальный) DN	250
Рабочая среда	питательная вода
Рабочее давление Рр, МПа	24,5
Рабочая температура Тр, °С	250
Перепад давления (max), МПа	20
Коэффициент расхода клапана	~ 0,65
Привод	МЭОФ
Крутящий момент Мкр, Н·м	500
Материалы:
– корпус	сталь 20, 15ГС, 20ГСЛ
– седло, затвор	12Х18Н10Т+наплавка, титановый сплав
- шпиндель	14Х17Н2
Уплотнения	ТРГ
Исполнение корпусов	проходное
Угол поворота шпинделя, град	90
Масса с электроприводом типа МЭО 600, кг	1143

Назначение: регулирование расхода жидкой среды.

Применение: управляемые регулирующие органы (РПК) на линиях подачи питательной воды в котлы энергетических установок в ТЭС, ТЭЦ и т.п. (взамен клапанов ЧЗЭМ)

Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата). Имеет устройство разгрузки прижима затвора к седлу, обеспечивающее равномерный крутящий момент во всем диапазоне регулирования (10-100%). Привод встроенный. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло, затвор, сальник). Общий срок эксплуатации - не менее 200 тысяч часов.

Срок непрерывной эксплуатации до замены:

- сальников (3 - 5 лет);

- седла - золотника (3 - 5 лет).

Предприятие может разработать и изготовить арматуру других типов и на другие параметры, выполнить работы по восстановлению, модернизации и реконструкции существующей арматуры и приводов к ней, изготовить запасные части и элементы конструкции, сальниковые уплотнения из ТРГ, оказать консультативные услуги.

Клапаны эксплуатируются на: Луганской ТЭС, Кураховской ТЭС, Старобешевской ТЭС
