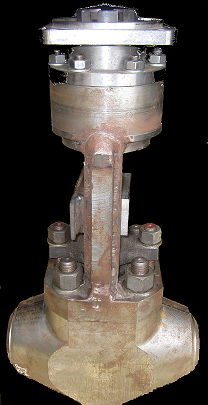

Клапан запорный ЭИ 77.65КБЭ
| Проход условный (размер номинальный) | 65 |
| Рабочая среда | Питательная вода |
| Рабочее давление Рр, МПа | 24,5 |
| Рабочая температура Тр, °С | 250 |
| Перепад давления (max), МПа | Полный |
| Привод | НБ-01 |
| Крутящий момент на шпинделе при закрытии затвора, Н·м | 250 |
| Мощность двигателя N , кВт | 1,3 |
|
Материалы - Корпус - Седло, золотник, шпиндель |
сталь 20 высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрацией |
| Уплотнения | ТРГ |
| Исполнение корпусов | - проходное |
|
Максимальная площадь проходного сечения Fmax, см2 |
16 |
| Масса, кг | 98 |
Назначение: перекрытия движения потока рабочей среды в трубопроводах теплоэнергетических установках.
Применение: запорная арматура на трубопроводах.
Особенности конструкции: клапан имеет сменные элементы проточной части. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части. Расчётный срок эксплуатации – 200 тыс. часов.
Параметры трубопроводов
|
DТр х S, мм |
|
57 х 3,5 … 13 |
|
60 х 6…11 |
|
76 х 7,5 … 13 |
