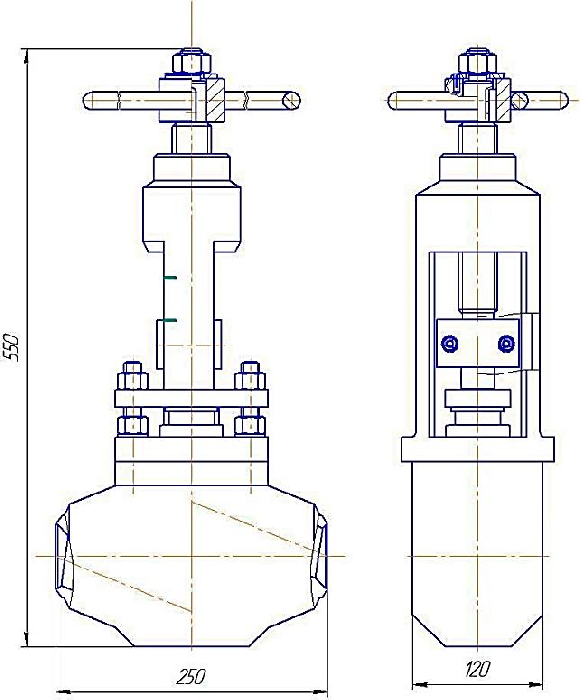

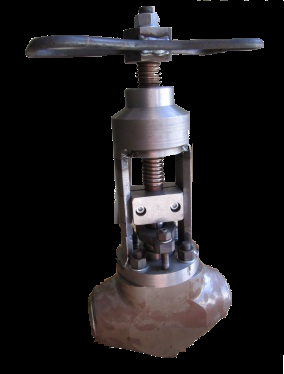

Клапан запорный ЭИ 77.65К

Проход условный (размер номинальный)	65
Рабочая среда	Питательная вода
Рабочее давление Рр, МПа	24,5
Рабочая температура Тр, °С	250
Перепад давления (max), МПа	Полный
Привод	Ручной
Крутящий момент на шпинделе при закрытии затвора, Н·м	250
Материалы - Корпус - Седло, золотник, шпиндель	сталь 20 высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрацией
Уплотнения	ТРГ
Исполнение корпусов	- проходное
Максимальная площадь проходного сечения F_max, см²	16
Масса, кг	15

Назначение: перекрытия движения потока рабочей среды в трубопроводах теплоэнергетических установках.

Применение: запорная арматура на трубопроводах.

Особенности конструкции: клапан имеет сменные элементы проточной части. Привод ручной. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части. Расчётный срок эксплуатации – 200 тыс. часов.

Параметры трубопроводов

D_Тр х S, мм

57 х 3,5 … 13

60 х 6…11

76 х 7,5 … 13
