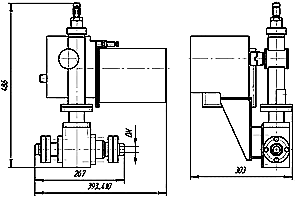

Клапан быстродействующий мазутный ЭИ 84.20М4Э

Проход условный (размер номинальный) DN	20
Рабочая среда	мазут / нефть
Рабочее давление Рр, МПа	4,0
Рабочая температура Тр, °С	250
Привод	МЭО 40/63-0,25-97 – модернизированный
Фактический крутящий момент М_кр, Н·м	32
Мощность, КВт	0,12
Материалы: - корпус - седло, шибер, шток	сталь 20, 15ГС и пр. высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрацией
Уплотнения	ТРГ
Исполнение корпусов	Проходное
Ход затвора, мм	25
Время полного открытия/закрытия, сек	до 1,8
Масса, кг	33,6

Назначение: перекрытие потока жидкой среды (мазута, нефти, и т. п.).

Применение: подача мазута на подхват факела горелок котлов энергетических установок ТЭС, ТЭЦ, котельных.

Особенности конструкции: сменные элементы проточной части («седло и шибер»), ручной дублёр, полнопроходный, уплотнительные поверхности наплавлены сплавом повышенной стойкости, плавающий шибер с подпружиненными уплотнениями седла, встроенное устройство защиты электродвигателя. Ремонт производится путём замены элементов проточной части (седло, шибер, уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.

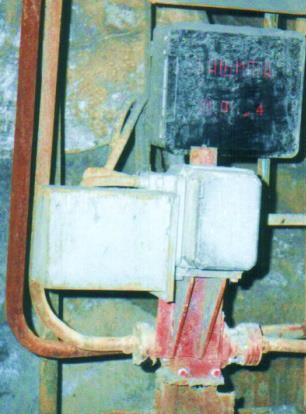

Клапаны эксплуатируются на ТЭС: Луганской, Старобешевской, Криворожской, Трипольской, Змиевской, Приднепровской, Бурштынской

Параметры трубопроводов

D_Тр х S, мм

32 х 5…8
