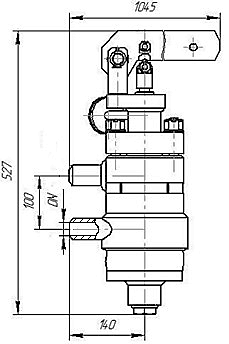

Клапан импульсный ЭИ 83.20М1
| Проход условный (размер номинальный) DN | 20 | |
| Рабочая среда | пар | |
| Рабочее давление Рр, МПа | 13,7 | 25 |
| Рабочая температура Тр, °С | 560 | 545 |
| Привод | электромагниты ЭМТ 20 – 2 | |
|
Материалы: – корпус – седло, тарелка, шток |
сталь 12Х1МФ, 15Х1М1Ф и пр. высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрацией |
|
| Уплотнения | ТРГ | |
| Ход запорного органа, мм | 5 | |
| Время полного открытия/закрытия, сек | до 0,2 | |
| Максимальная площадь проходного сечения Fmax, см2 | 3,1 | |
| Масса, кг | 26,8 | |
Назначение: подача управляющего импульса на ГПК.
Особенности конструкции: все элементы проточной части съёмные, чем обеспечивается возможность замены всех рабочих элементов (седло, затвор, шток и т.п.). Расчётный срок эксплуатации – не менее 200 тыс. часов.

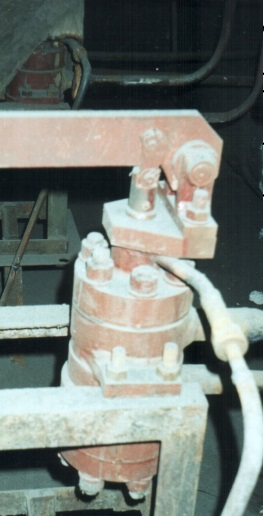

Клапаны эксплуатируются на Кураховской ТЭС, Луганской ТЭС, Славянской ТЭС.
Параметры трубопроводов
|
DТр х S, мм |
|
32 х 5…8 |
