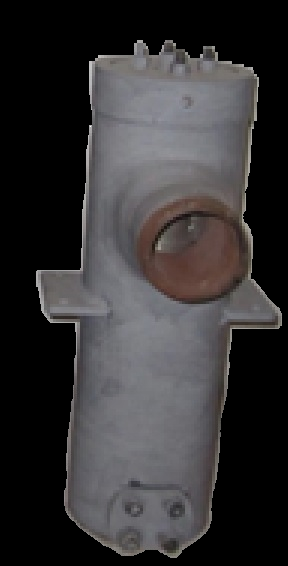

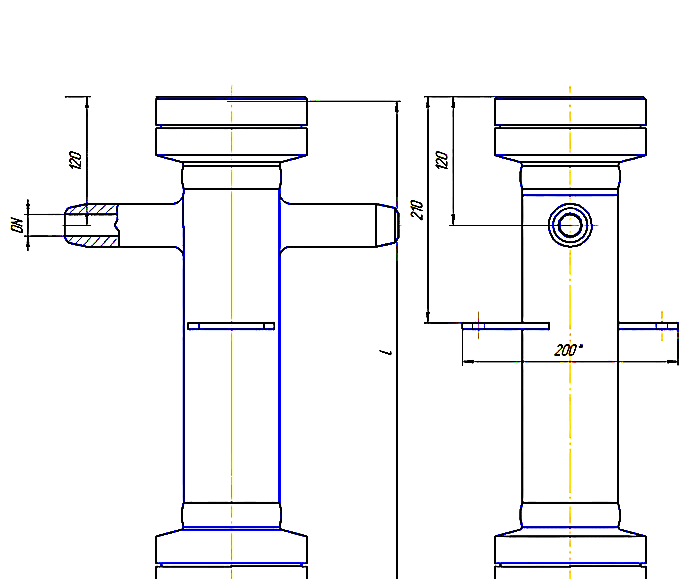

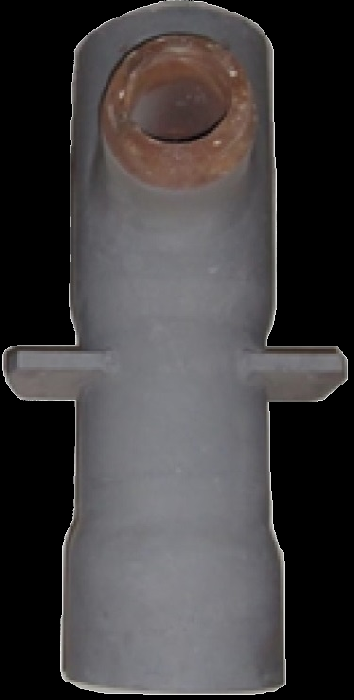

Фильтры грубой очистки серии ЭИ 29
| Обозначение | ЭИ 29.20 | ЭИ 29.50 | ЭИ 29.65 | ЭИ 29.80 | ЭИ 29.100 |
| Проход условный (размер номинальный) DN | 20 | 50 | 65 | 80 | 100 |
| Рабочая среда | вода / питательная вода / конденсат | ||||
| Рабочее давление Рр, МПа | 24,5...37,3 | ||||
| Рабочая температура Тр, °С | 250...280 | ||||
| Тонкость фильтрации, мм | 1 ± 0,1 | 1,5±0,1 | |||
|
Материалы: - корпус – вставка, фильтрующий элемент |
сталь 20, 16ГС и пр. высоколегированные стали |
||||
| Уплотнения | ТРГ | ||||
| Пространственное положение трубопроводов в месте установки фильтра | горизонтальное / вертикальное | ||||
| Масса, кг | 69 | 69 | 62,3 | 63 | 183 |
Назначение: очистка от механических включений (грат, окалина и т.п.) рабочей жидкости (питательная вода, паровой конденсат) в системах трубопроводов теплоэнергетических установок, с целью обеспечения нормальных условий эксплуатации всех видов применяемой арматуры и других устройств
Фильтры эксплуатируются на ТЭС: Луганской, Старобешевской, Бурштынской, Зуевской, Ладыжинской.
Параметры трубопроводов
|
DТр х S, мм |
|
32 х 5…8 |
|
57 х 6…13 |
|
60 х 6…13 |
|
76 х 8…13 |
|
89 х 8…15 |
|
133 х 11…20 |
