Клапан сбросной ЭИ 55.50М2Э
| Проход условный (размер номинальный) DN | 50; 65 | ||
| Рабочая среда | вода | ||
| Рабочее давление Рр, МПа | 24,5; 37,4 | ||
| Рабочая температура Тр, °С | 250; 280 | ||
| Крутящий момент на шпинделе Мкр, Н·м | 250 | 540 | |
| Привод | Электропривод НВ – 05 Б099.098 – 05М | Электропривод НВ – 05 Б099.100 – 05М | |
| Мощность, КВт | 1,7 | 3,2 | |
|
Материалы: - корпус – седло, плунжер, шток
|
сталь 20, 15ГС и пр. высоколегированные стали и сплавы титана с поверхностным упрочнением, карбонитрацией |
||
| Уплотнения | ТРГ | ||
| Исполнение корпусов | Z-образное | ||
| Ход затвора, мм | 45 | ||
| Время полного открытия/закрытия, сек | 14 | 18 | |
|
48,9 | ||
| Масса, кг | 56 | 48 | |
*** - согласно ТЗ заказчика
|
Назначение: перекрытие потока рабочей среды в теплоэнергетических установок. |
Применение: рециркуляция питательных насосов ТЭС, сброс воды при высоком давлении.
Особенности конструкции: клапан запорный, самоуплотняющийся при остывании после закрытия, со сменными элементами проточной части, защитой корпуса от размывания, имеет байонетное соединение «бугель – корпус». Расчётный срок эксплуатации 200 тыс. часов.

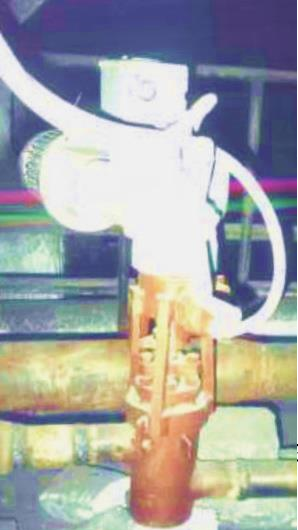

Клапаны эксплуатируются на Криворожской ТЭС.
Параметры трубопроводов
|
