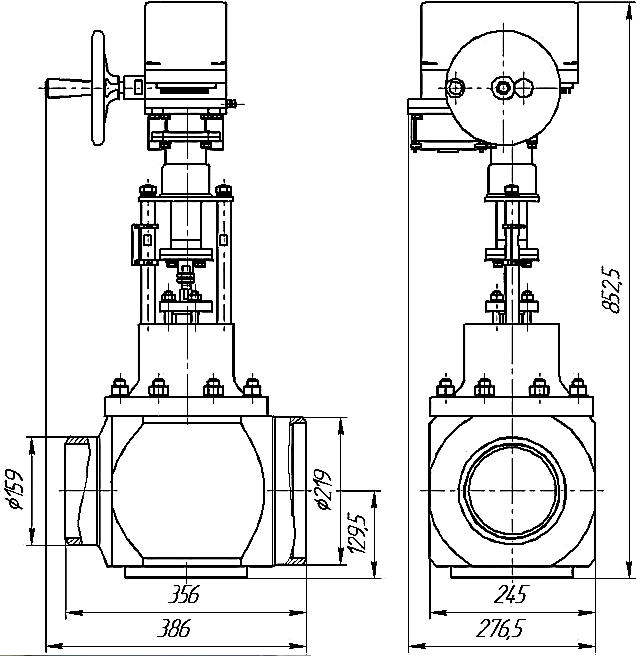

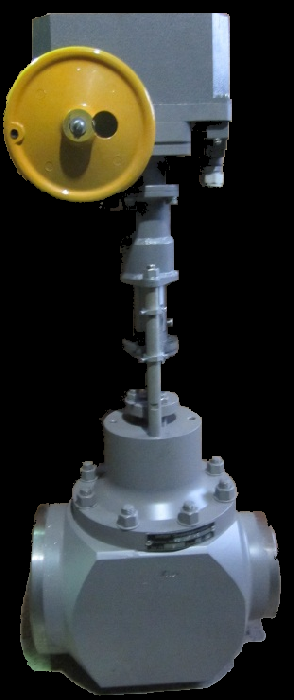

Клапан регулирующий серии ЭИ 96.150/200КЭ

Проход условный (размер номинальный) DN	150/200
Рабочая среда	вода	пар
Рабочее давление Рр, МПа	2,5 / 4,0
Рабочая температура Тр, °С	350 (510)
Перепад давления (max), МПа	Полный
Максимальное тяговое усилие на штоке, Н	4820	4970
Привод	МЭП 6300-40/40
Мощность, КВт	0,1
Материалы: - корпус – клетка, плунжер, шток	Сталь 20, ХМФ Высоколегированные марки сталей и сплавов с применением термообработки, карбонитрации
Уплотнения	ТРГ
Исполнение корпусов	- проходное
Хода поршня, мм	40
Время полного открытия/закрытия, сек	40
Максимальная площадь проходного сечения F_max, см² ***	65
Максимальная пропускная способность K_v_100,, т/ч ***	148	250
Масса, кг	108,7

*** - согласно ТЗ заказчика

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.

Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС (ПВД, ПНД, ПСВ, ДЭ и т. п.) и других теплосиловых установок.

Особенности конструкции: клапан клетковый разгруженного типа, элементы проточной части – сменные, защитную сетку на клетке от попадания мех. частиц (грата). Ремонт производится без демонтажа клапана из трубопровода. Замена элементов проточной части (клетка–плунжер), производится на месте. Общий расчётный срок эксплуатации – 200 тыс. часов.

Клапаны эксплуатируются на Кураховской ТЭС.
