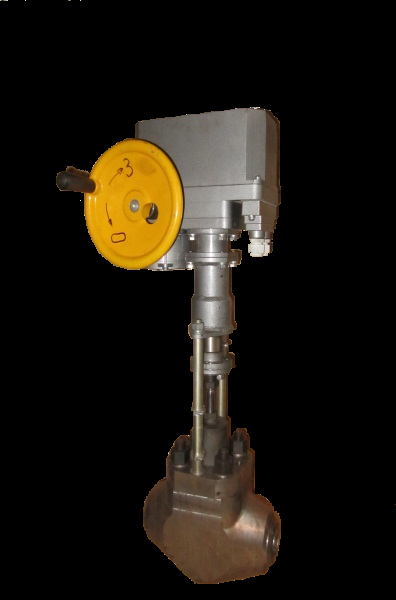

Клапаны регулирующие ЭИ 25.50КЭ, ЭИ 25.50-11КЭ

Проход условный (размер номинальный) DN	50
Рабочая среда	вода	пар
Рабочее давление Рр, МПа	6,3	13,7
Рабочая температура Тр, °С	350	560
Перепад давления (max), МПа	Полный
Максимальное тяговое усилие на штоке, Н	4000	4400
Привод	МЭП 6300-40/40
Мощность, КВт	0,1
Материалы: - корпус – клетка, плунжер, шток	Сталь 20, ХМФ высоколегированные марки сталей и сплавов с применением термообработки, карбонитрацией
Уплотнения	ТРГ
Исполнение корпусов	- проходное
Хода поршня, мм**	40
Время полного открытия/закрытия, сек**	40
Максимальная площадь проходного сечения F_max, см² ***	5,7	5,7
Максимальная пропускная способность для жидкости K_v_100,, т/ч ***	28	48
Масса, кг	48,5

*** - согласно ТЗ заказчика

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.

Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок.

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером, защитную сетку на клетке от попадания мех. частиц. Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.

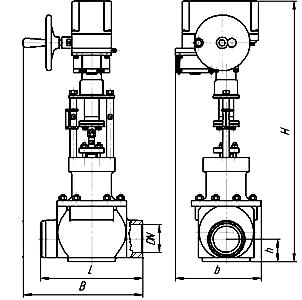

DN	B	b	L	H	h
50	338	160	260	753	54
