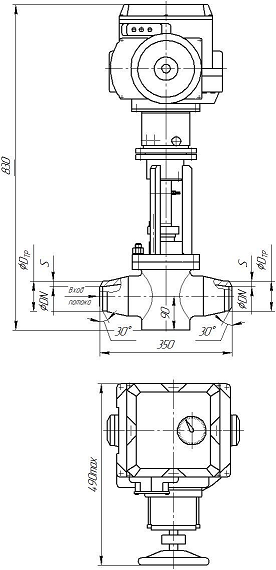

Клапан регулирующий ЭИ 25.50Э-11
|
Проход условный (размер номинальный) DN |
50 |
|
Рабочая среда |
вода |
|
Рабочее давление Рр, МПа |
13,7 |
|
Рабочая температура Тр, °С |
560 |
|
Максимальный перепад давления, МПа |
13,0 |
|
Крутящий момент Мкр, Н·м |
250 |
|
Материалы: |
|
|
– корпус |
сталь 20, 12Х18Н10Т |
|
– седло, золотник |
12Х18Н10Т+наплавка, титановый сплав |
|
- шпиндель |
14Х17Н2 |
| Уплотнение | ТРГ |
| Исполнения корпусов |
-проходное |
|
Привод |
МЭО |
|
Угол поворота шпинделя, град |
90 |
|
|
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применение: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок.
Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата), имеет устройство предотвращения гидроударов, кавитации и вибрации за клапаном. Привод – встроенный или отдельностоящий.
Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло, золотник, сальник). Общий срок эксплуатации – не менее 200 тыс. часов.
Срок непрерывной эксплуатации до замены: – сальников 3 – 5 лет;
– седла – золотника 3 – 5лет
