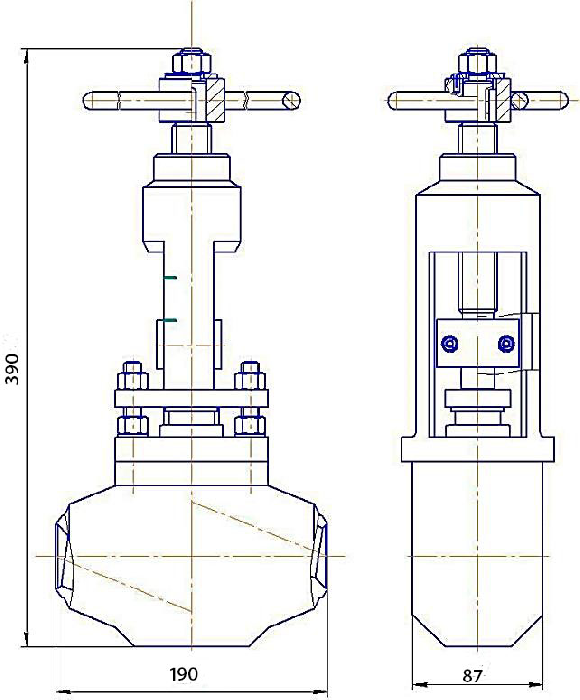

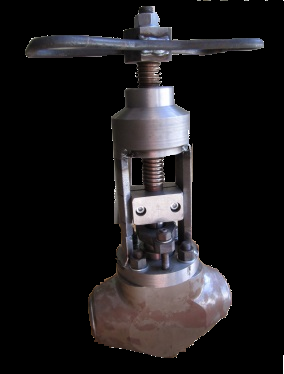

Клапан запорный ЭИ 77.20К, ЭИ 77.32К

Проход условный (размер номинальный)
Рабочая среда	питательная вода
Рабочее давление Рр, МПа	24,5
Рабочая температура Тр, °С	250
Перепад давления (max), МПа	Полный
Крутящий момент на шпинделе при закрытии затвора, Н·м	250
Привод	Ручной
Материалы: – корпус – седло, золотник, шпиндель	сталь 20 высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрацией
Уплотнения	ТРГ
Исполнение корпусов	- проходное
Максимальная площадь проходного сечения F_max, см²	16
Масса, кг	15

Назначение: перекрытия движения потока рабочей среды в трубопроводах теплоэнергетических установках.

Применение: запорная арматура на трубопроводах.

Особенности конструкции: клапан имеет сменные элементы проточной части. Привод ручной. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части. Расчётный срок эксплуатации – 200 тыс. часов.

Параметры трубопроводов

D_Тр х S, мм

32 х 5 … 6
