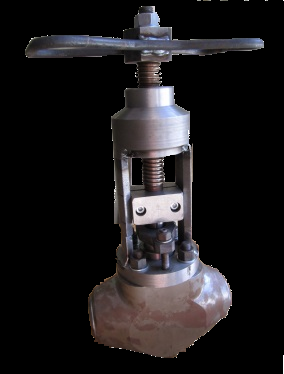

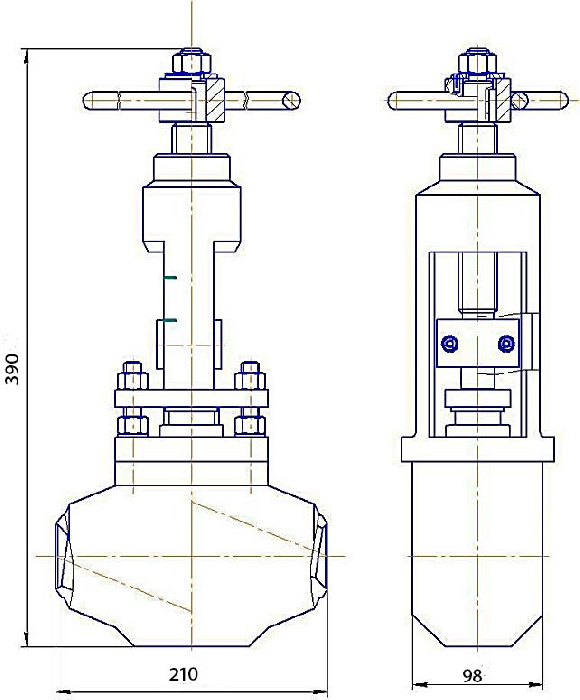

Клапан запорный ЭИ 77.40К
| Проход условный (размер номинальный) | 40 |
| Рабочая среда | питательная вода |
| Рабочее давление Рр, МПа | 24,5 |
| Рабочая температура Тр, °С | 250 |
| Перепад давления (max), МПа | Полный |
| Крутящий момент на шпинделе при закрытии затвора, Н·м | 250 |
| Привод | Ручной |
|
Материалы: – корпус – седло, золотник, шпиндель
|
сталь 20 высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрацией |
| Уплотнения | ТРГ |
| Исполнение корпусов | - проходное |
|
Максимальная площадь проходного сечения Fmax, см2 |
16 |
| Масса, кг | 15 |
Назначение: перекрытия движения потока рабочей среды в трубопроводах теплоэнергетических установках.
Применение: запорная арматура на трубопроводах.
Параметры трубопроводов
|
DТр х S, мм |
|
60 х 3,5 |
|
60 х 4…11 |
