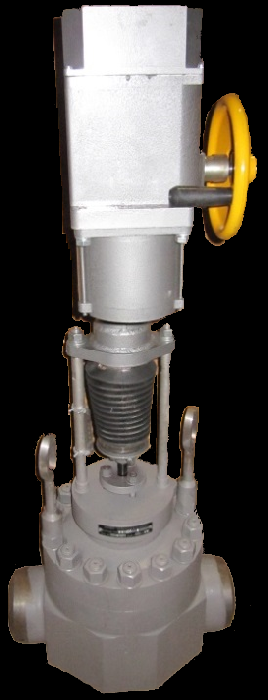

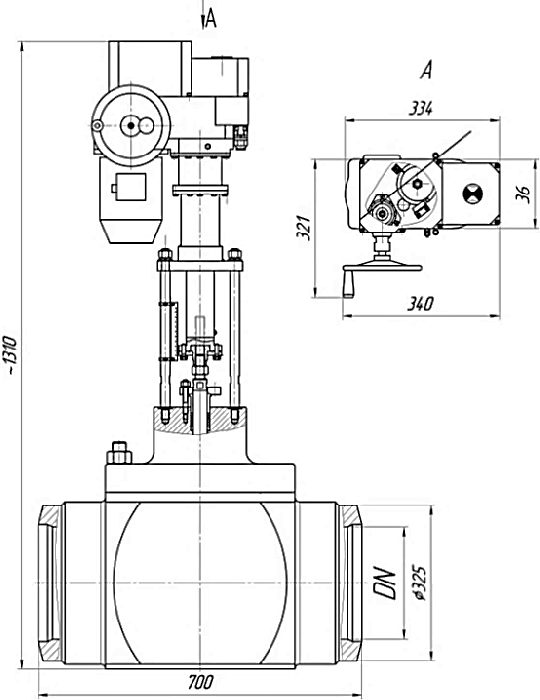

Клапан регулирующий питательный (РПК) ЭИ 10.175КЭ-01

Проход условный (размер номинальный) DN	175
Рабочая среда	питательная вода
Рабочее давление Рр, МПа	24,5
Рабочая температура Тр, °С	250
Перепад давления (max), МПа	полный
Максимальное тяговое усилие на штоке, Н	40 000
Привод	МЭП 40000/63-100-14
Мощность, КВт	0,6
Материалы:
– корпус	сталь 20
– клетка, плунжер, шпиндель	высоколегированные стали и сплавы с поверхностным упрочнением, карбонитрациией
Уплотнения	ТРГ
Исполнение корпусов	проходное
Ход поршня, мм	100
Время полного открытия/закрытия, сек	25
Максимальная площадь проходного сечения F_max, см² ***	45
Максимальная пропускная способность K_v_100, , т/ч ***	140
Масса, кг	510

Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.

Применение: регулирующие органы в линиях питательной воды (РПК) котлов энергоблоков ТЭС, ТЭЦ.

Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником), три ступени

снижения давления. Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора

(«клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов
