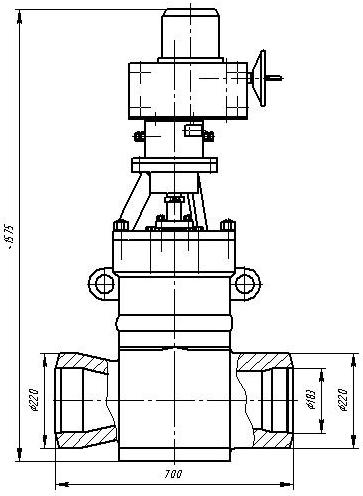

Клапан регулирующий питательный (РПК) ЭИ 10.175Э

Проход условный (размер номинальный) DN	175
Рабочая среда	питательная вода
Рабочее давление Рр, МПа	24,5
Рабочая температура Тр, °С	250
Перепад давления (max), МПа	20
Привод	МЭО
Крутящий момент Мкр, Н·м	540
Материалы:
– корпус	сталь 20
– седло, затвор	12Х18Н10Т+наплавка, титановый сплав
- шпиндель	14Х17Н2
Уплотнения	ТРГ
Исполнение корпусов	проходное
Угол поворота шпинделя, град	90
Масса с электроприводом типа МЭО 630/25-0,25, кг	511

Назначение: регулирование расхода жидкой среды

Применение: управляемые регулирующие органы (РПК) на линиях подачи питательной воды в котлы энергетических установок ТЭС, ТЭЦ и т. п. (взамен клапанов ЧЗЭМ).

Особенности конструкции: клапан со сменными элементами проточной части, не подвержен заклиниванию при попадании мех. частиц (грата). Имеет устройство разгрузки прижима затвора к седлу, обеспечивающее равномерный крутящий момент во всем диапазоне регулирования (10 – 100%). Привод – встроенный. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части (седло, затвор, сальник). Общий срок эксплуатации – не менее 200 тыс. часов.

Срок непрерывной эксплуатации до замены: – сальников 3 – 5 лет;

– седла – золотника 3 – 5лет.
